美國SeaView System公司——SVS-603HR波浪傳感器
SVS-603HR Wave Sensor
SVS-603HR波高傳感器是SVS-603高精度波高傳感器的增強版，通過RS-232或日志向其船載數據記錄器報告航向、波浪高度、波浪周期和波浪方向等數據。
SVS-603HR特點：
功耗極低；適合小功率計劃

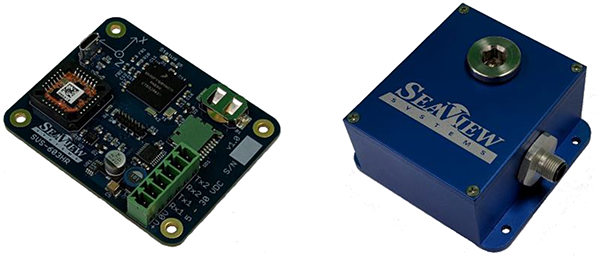

占用空間小；以帶包裝形式或裸電路板形式出售
傳感器考慮了所有維度的3-D運動、旋轉和羅盤航向，覆蓋九個自由度
精密的船載電子設備提供近乎實時的波浪統計數據
可變樣品量大?。?56，512，1024，2048或4096）
船載溫度補償
船載數據記錄器能夠記錄多達20年的波浪數據，具體取決于所需的輸出
易于配置，以匹配您的精確感應速率和輸出要求
用NMEA或其他可配置數據輸出與變送器輕松連接
采樣頻率從1到8Hz（用戶可配置）
SVS-603可用于更換現有傳感器、升級現有浮標，或?yàn)榫o湊型的浮標添加波浪感應功能?？勺鳛閭鞲衅鬏敵龅牟ㄐ螖?shù)據包括：
?以米為單位的有效波高（Hs）
?以秒為單位的波浪周期
?以度為單位的波浪方向
?北、東和向上位移時間序列
?First-5傅立葉波系數
?最大波高（Hmax）
?Hmax的波浪周期
?波能
?波譜（原始數據或處理過的數據）
?以度為單位的航向
?根據需要自定義輸出
其他輸出或數據操作可以通過固件更新或?qū)捎脭?shù)據流的計算進行合并。也可使用SVS-601電源控制器。
輸出格式 | 十六進制代碼定義的輸出參數 |
NMEA | |
First-5傅立葉系數 | |
波能譜 | |
精度指標 | |

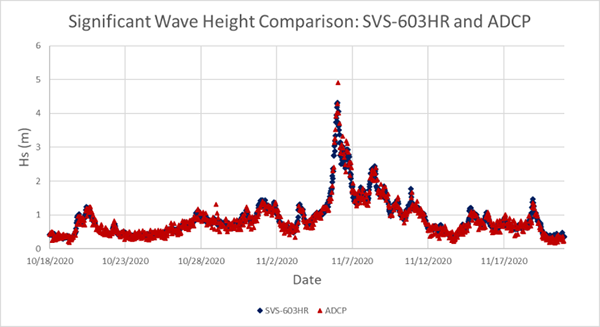

Hs <1% | 0.1m ~ 25m；分辨率0.001 |

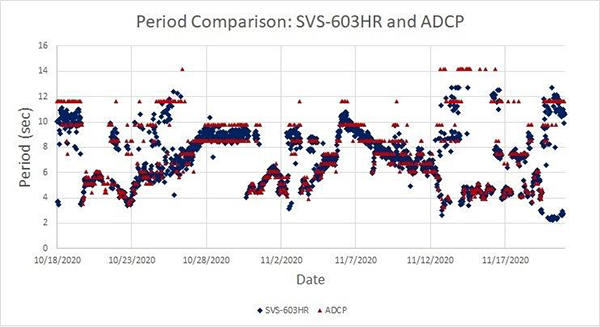

周期<1%
| 1.5 - 30s；分辨率0.001s |

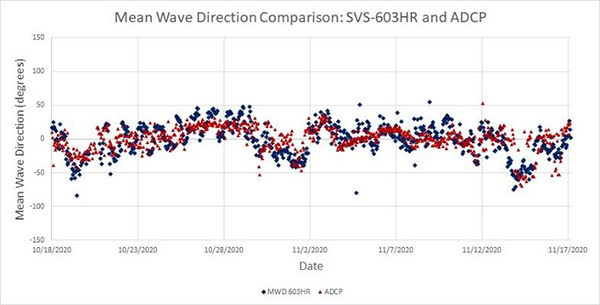

波向±2o* | 范圍0-360o；分辨率0.001o |
起伏<1% | 范圍±25m，分辨率0.01m |
可用端口和槽位: | RS232波特率可調（2.4-115.2 kbps） |
USB Micro-B | |
Micro-SD | |
尺寸 | 53.5mm長 |
68mm寬 | |
23mm高 | |
重量 | 裸板：40g |
帶外殼：425g | |
電源要求
| 151mW@12V |
138mW@5V | |
5-30VDC | |
溫度 | 操作： -40 oC ~ 80 oC** |
儲存：-40 oC ~ 85 oC |
*依賴于浮標的軌道運動
**需要工業SD卡
更多關鍵詞：波高儀，波高傳感器，波高監測
資料下載：
美國SeaView System公司SVS-603HR波浪傳感器.pdf
