美國SeaView System公司——SVS-603波浪傳感器
SVS-603Wave Sensor
SVS-603波浪高度傳感器是一種基于MEMS的高精度傳感器，可通過RS-232或日志向其船載數據記錄器報告航向、波浪高度、波浪周期和波浪方向等數據。
SVS-603特點：
功耗極低；適合小功率計劃

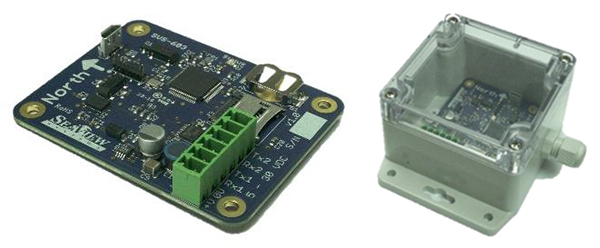

占用空間?。灰詭Оb形式或裸電路板形式出售
MEMS傳感器考慮了所有維度的3-D運動、旋轉和羅盤航向，覆蓋九個自由度
精密的船載電子設備提供近乎實時的波浪統計數據
船載溫度補償以獲得最高精度數據
船載數據記錄器能夠記錄多達20年的波浪數據，具體取決于所需的輸出
易于配置，以匹配您的精確感應速率和輸出要求
用NMEA或其他可配置數據輸出與變送器輕松連接
采樣頻率高達8Hz

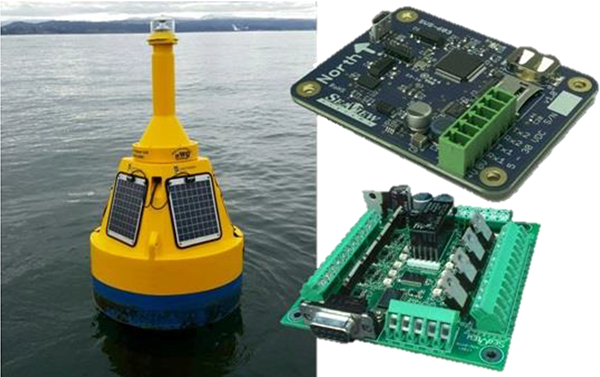

SVS-603可用于更換現有傳感器、升級現有浮標，或?yàn)榫o湊型的浮標添加波浪感應功能。可作為傳感器輸出的波形數據包括：
? 以米為單位的有效波高（Hs）
? 以秒為單位的波浪周期
? 以度為單位的波浪方向
? First-5傅立葉波系數
? 最大波高（Hmax）
? Hmax的波浪周期
? 波能
? 波譜（原始數據或處理過的數據）
? 以度為單位的航向
? 根據需要自定義輸出
其他輸出或數據操作可以通過固件更新或?qū)捎脭?shù)據流的計算進行合并。也可使用SVS-601電源控制器。
輸出格式 | 十六進制代碼定義的輸出參數 |
NMEA | |
First-5傅立葉系數 | |
波能譜 | |
精度指標 | |
Hs ±0.5cm | 0.2 - 20m*；分辨率0.001m |
周期<1%
| 1.5 - 20** s；分辨率0.001s |
波向±4o*** | 范圍0-360o；分辨率0.001o |
方向傳感器
| |
加速器 | ±16g；分辨率0.001m2/s |
回轉儀 | ±200°/s；分辨率0.001o/s |
磁力計 | ±1300μT（x軸和y軸）；±2500μT（z軸）；分辨率 ~0.3μT |
可用端口和槽位: | RS232波特率可調（2.4-115.2 kbps） |
USB Micro-B | |
Micro-SD | |
尺寸 | 53.5mm長 |
68mm寬 | |
23mm高 | |
重量 | 裸板：23g |
帶外殼：170g | |
電源要求
| 150mW@12V |
136mW@5V | |
5-30VDC | |
操作溫度 | 操作： -30 oC ~ 80 oC |
儲存：-40 oC ~ 85 oC |
*根據平臺大小和響應情況
**根據波的條件，可以探測到較長的波
***依賴于浮標的軌道運動

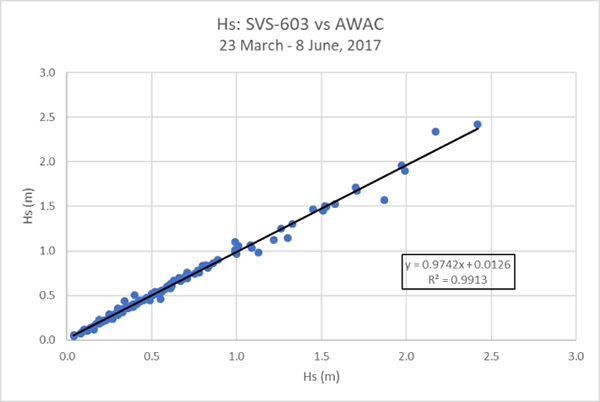

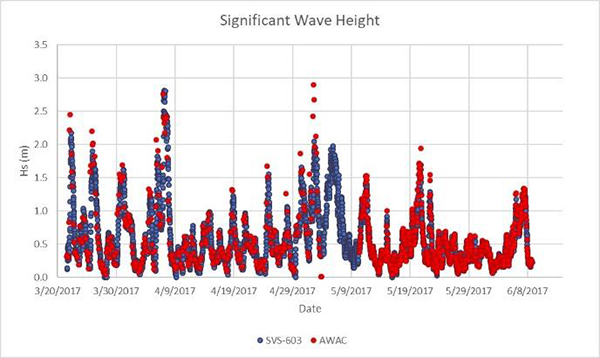

以上兩個圖顯示了SVS-603和AWAC傳感器在2.5個月期間在五大湖中測量的波浪的有效波高（Hs）比較。
更多關鍵詞：波浪儀，波高儀，波高傳感器，波浪監測
資料下載：
美國SeaView System公司SVS-603波浪傳感器.pdf
