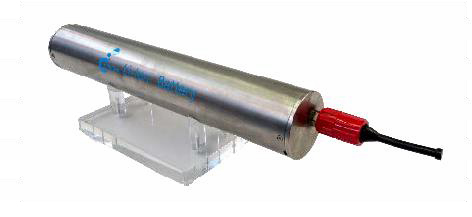

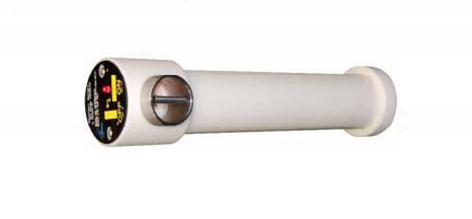

Long-John ?90 mm 鈦金屬外殼

標準電池 –  ?90mm

可充電鋰電池

14.4V – 46/60* Ah

最大 10 A，連續電流

鈦金屬外殼 ?90mm x 530mm (尺寸不可調整)

25.2V – 26/33* Ah

空氣中質量為8kg，水中質量為5kg (大約)

46.8V – 16/20* Ah

操作深度2000m, 3000m, 6000m

50.4V – 16/20* Ah

備選組件: ROV 旋轉開關, DC/DC 輸出,數據接口

NMEA-0183 或 MODBUS, LED 控制燈, 定制開發

其他要求型號

水下機器人開關安裝效果圖

*) Option “A” cell

注意:如果安裝選配組件質量和體積都會相應增加

BIG-JIM

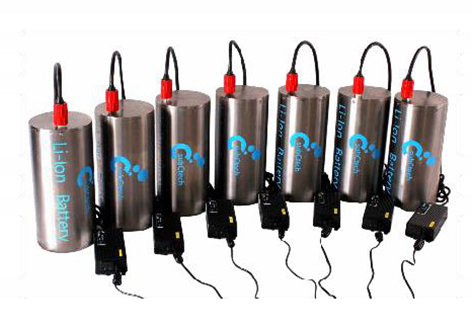

Big-Jim 鈦金屬外殼 ?180mm

集成 100W SmartCharger?

標準電池 –  ? 168/180 mm

可充電鋰電池

14.4V – 140/180* Ah

10 A 連續電流，最大 100 A

25.2V – 70/90* Ah

鈦金屬外殼: ?168 mm x 350 mm,空氣中質量為 15 kg 水中

46.8V – 33/43* Ah

   質量為 7 kg

50.4V – 33/43* Ah

水下 (300 m), ?180 mm x 360 mm (其他所有深度)

*) Option “A” cell

操作深度 300 m, 1000 m, 3000 m, 4000 m,

6000 m

新款:

備選組件: ROV 旋轉開關, DC/DC 輸出, 數據接口 最大 100A 的高電流輸出

NMEA-0183 或 MODBUS, LED 控制燈, 定制開發

14V, 172Ah with

UN T38.3

注意:如果安裝選配組件質量和體積都會相應增加

BIG-JIM XL

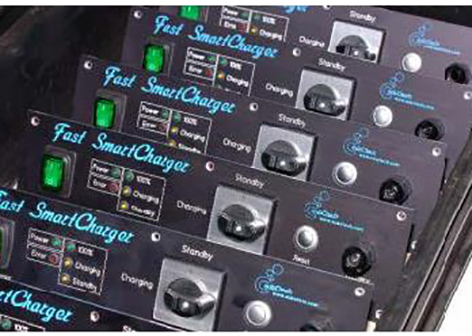

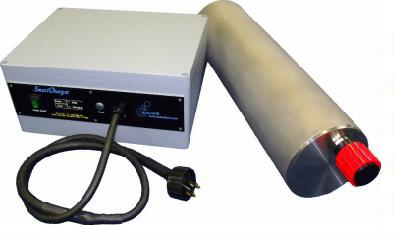

 SmartCharger? 產品

標準 SmartCharger?

全自動鋰電池充電器

14.4V – 280/361* Ah

100W, 300W, 500W, 1000W – 其他要求瓦數

金屬外殼, IP65 防水材料

25.2V – 140/181* Ah

輸入電壓范圍廣：90-264 VAC 50/60 Hz

46.8V – 70/90* Ah

插上即可充電，無控制要素，三個 LED 控制燈

50.4V – 70/90* Ah

備選組件:備用緊急快速充電,

*) Option “A” cell

高充電電流的 PowerCharger?見如下 AUV 電池介紹

標準鋰電池: 常規配置

技術

可充電鋰電池 ●長時間續航，高安全性，高可靠度的工業電池 ● SubCtech 電子元件，專為高電 壓 高電容和高電流設計 ● UL/UN 認證電池

外殼

抗腐蝕的鈦金屬或 POM 聚甲醛外殼 ● 300 m – 6000 m 操作深度 ● 定制開發

接頭

SUBCONN^?  例如：可兼容 BH-4F SeaBattery? ● 大功率 ● 數據 ● 定制開發

溫度

工作溫度：-20 ~+60°C ● 充電溫度：0 … +40°C ● 存儲溫度：-20 … +50°C (短時間)

自放電

+25°C 每年放電 < 10% ● 典型例子: +4°C 每年放電 3%

充電周期

剩余容量為 80%時充電次數>500 ●特殊條件下的電源管理系統可達 3000+次

保護

電力超載 ●放電 ● 限流 ● 過熱

充電

SmartCharger?可以保持一直處于連接狀態 ● 水下充電時不要打開外殼充電 ● 特殊的程序可以 啟動廢舊電池的深層充電功能 ● LED 電源指示燈，指示充電，充滿或出錯 ● IP65 級防護可 在船上使用●無控制單元：即插即用● 在任何充電狀態下都可以充電或工作 (SOC)

AUV POWERPACK?

小型 AUV PowerPack? 48V, 4kWh

可承重 3000m 鈦金屬外殼

配備 SmartBMS? （電池管理系統）的 AUV 電池- 標準配置

1-10+ kWh

可充電鋰電池

電壓：14.4 V, 25.2 V, 46.8 V, 50.4 V, 61.2 V –可根據要求提供

最大 50 A 電流 – 可根據要求提供 承壓外殼最大可承受6000m

可選配置32GB SD卡帶數據采集功能的SmartBMS?

可選增加多余設計提高安全性能

14.4 V – 61.2 V

AUV POWERPACK?

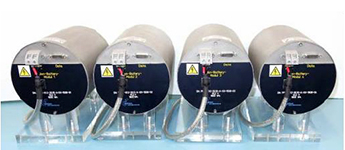

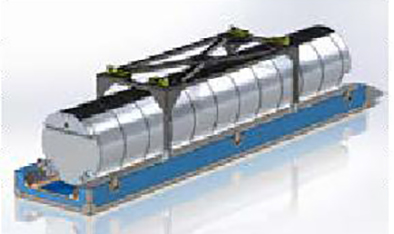

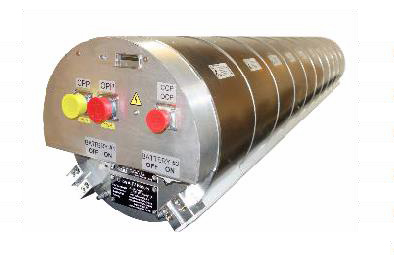

AUV PowerPack?

配備 SmartBMS?的 AUV 電池 - SmartPowerBlocks?

可充電鋰電池，被分到 SmartPowerBlocks?產品系列

SPB 電池通過內部電源或電池管理系統 BMS 總線連接

典型 SPB 電池：?320mm x150mm length,18kg,3.5kWh

上部電池管理系統主控單元

電壓 14.4V, 25.2V, 46.8V, 50.4V最高400 V

最大電流50A– 其他可根據要求配置

耐壓外殼最大可根據要求達到 6000 米水深

配置 32GB SD 卡帶數據采集功能的 SmartBMS?

可選增加多余設計提高安全性能

10 -100+ kWh

14.4 V – 400 V

AUV

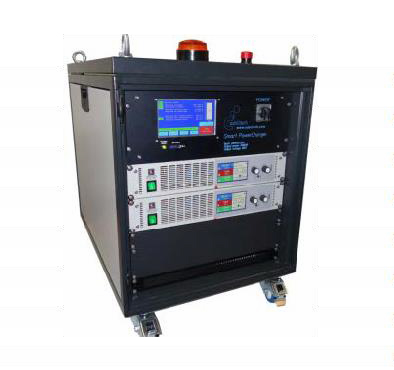

帶 SmartBMS?的 AUV 充電 PowerCharger?

19”外殼或代工廠要求

90-260 VAC 50/60Hz單相或 3 相輸入

帶有簡單控制元素的觸摸屏

帶監控功能的 SmartBMS? ，配有 32GB SD card

診斷工具

可選-放電單元

可選-充電時的供電功能

可選-升級版船上 IP54, MIL-STD 認證

SMARTCHARGER?

1 - 3 x 10 kWh

運輸

AUV 運輸和存儲箱

包括船上搬運重物用的吊耳

根據要求批準的 UL/UN/LBA

可選-溫度控制（冷卻裝置）

AUV 電池: 常規配置

技術

●可充電的高容量鋰電池，已被證明具有最高的電密度

●與電池制造商的緊密合作 ● UL & UN 認證電池

電池管理系統

高度精密的電池管理系統 SmartBMS? ● 冗余的安全設計 ● 全面監視和控制所有電池參數

● 可配置的功能 ● 故障保護

數據接口

使用 RS-485 或 RS-232 串口，用戶界面友好● 完全獨立 ● NMEA-0183(ASCII)或 MODBUS RTU 數據格式，容易集成到用戶系統

操作

簡單的模塊化SmartPowerBlock最多30公斤，可以實現人工操作●機械支持安裝●標準工業連接器

車用安全性

可選冗余電池概念確保在緊急情況下發生致命故障時，每個電池的剩余容量為50%

證書

MIL-STD 810G (Shock & Vibration) ● MIL-STD 461F for EMC ● ISO 13628-6 and API17f Offshore Oil+Gas ● NATO AECTP-400 and AQAP ● DNV-GL VI-7

在生產、安裝、操作和服務過程中的安全是設計的主要關注點。憑借多年的經驗，蘇博科不僅開發技術，而且為所有組件制定程序，以確保高安全性和高質量標準。

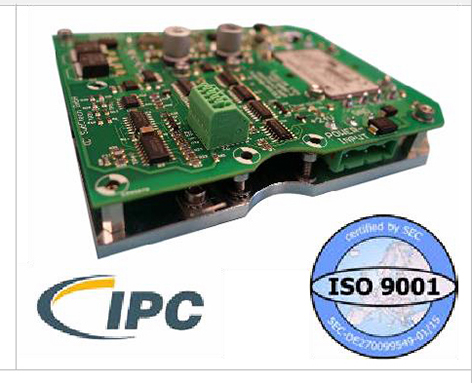

電池的制造是基于我們嚴格的質量方針ISO 9001。為了實現這一目標，蘇泰克是德國聯邦儲備銀行(Fachverband fur Design, Leiterplatten- und Baugruppenfertigung)的成員，以滿足IPC的要求。我們的主要電子工程師通過了IPC- a -600/610/620級和IPC J-STD-001生產認證。對于海底，我們提供SIL-1，可選的SIL-2。

SubCtech GmbH是一家經認證的德國UBA (Umweltbundesamt)電池制造商。21002655.對于UN3480類危險品航空運輸，SubCtech通過了德國LBA (Luftfahrtbundesamt)批準號。我們的標準產品為B32F/439.5 /15。請注意，所有非標準產品都需要海運。

我們的生產和安全標準由定期的外部審計控制。SubCtech通過ISO 13628-6或 API17f認證，成為海上油氣行業關鍵部件的認證供應商。

測試程序

運輸箱

提供額外的測試和認證:

聯合國 38.3 T1 – T8 運輸測試

環境測試 e.g. MIL-STD 810G, ISO 13628-6 Q1, Q2 MTTF 計算 e.g. MIL-HDBK-217F

EMC 以及 ESD 測試 e.g. GLDNV VI-2, MIL-STD 461F

磁場特征或其他特殊測試

個性定制方案

勘探拖曳車. 我們提供電池及其他裝備

定制的 280V 直流 auv 電池系統 ，正在取代現有電池，提供 1.5 倍電容，具有更高安全性

新的太空 AUV 計劃發現木星的衛星潛艇電池。

“現在我們可以運行 4 個完整的監控系統，而不是 2 天，數據記錄儀、鋰離子電池組成Scott  Lafferty,  GEMS，英國電池和傳感器

40kWh AUV電池，對于長期AUV部署來說完全是夠用的

水下控制單元由鋰離子電池和控制器組成

ROV檢測傳感器包，由我們的AUV  PowerPack?提供動力
