美國JW Fishers公司——SSS 600K/1200K側掃聲吶系統
SSS 600K/1200K Side Scan Sonar
側掃聲吶是備受歡迎且有效的水下搜索工具之一。因為無論水的能見度如何，它們都可以快速覆蓋大片區域并“看到”水體底部的東西。側掃發出聲吶束掃過水體底部，水底部的物體反射，然后將信號返回拖魚，從而找到物體，接收到的信號通過拖纜發送到水面顯示器。顯示的圖像是海洋、湖泊或河底以及位于那里物體的高度詳細的二維圖片。聲吶波束由安裝在拖魚兩側的換能器發射和接收，換能器的構造方式?jīng)Q定了聲吶波束的頻率。使用低頻換能器的側掃具有出色的遠距離能力，但在較短距離內的分辨率較低；使用高頻換能器的側掃具有更高的分辨率，但距離很短。雙頻側掃可以在同一拖魚中安裝高頻和低頻換能器，以充分的發揮兩種系統的效果；即遠距離和在短距離上的高度詳細的圖像。
SSS 600K/1200K側掃聲吶系統特點：
? 低成本 | ? 在筆記本電腦上顯示聲吶圖像 |
? 150米耐壓 | ? 易操作系統 |
? 雙頻或單頻系統 | ? 存儲文（XTF格式） |
JW Fisher聲吶代表了低成本側掃系統在價格/性能上的重大突破。我們提供了三種不同頻率的側掃系統：SSS-600K，SSS-1200K和雙頻系統組成的600/1200khz包。
?SSS-1200K有從5米到25米的高分辨率。
?SSS-600K有從10米到75米的高分辨率。
當需要較高分辨率（細節）時，SSS-1200K系統非常適合，它可以看到600K所能看到的任何東西，且細節更清晰。當與雙頻系統（如SSS-600K/1200K）一起使用時，可充分發揮其效果。600K用于定位目標，1200K用于近距離拍攝高分辨率圖像。
當需要高分辨率時，SSS-600K是理想的選擇。它是搜索小型或軟型目標時的理想選擇。600K的應用范圍包括：搜索舊木船殘骸、散落的碎片區域、原木、溺水受害者、軍隊水雷對策（MCM）以及各種其他目標。它還可以在最遠75米的范圍內定位更大的目標，例如沉船。SSS-600K被世界各地的執法機構、潛水救援團體和軍事單位使用。
SSS-1200K具有比600K更高的分辨率，最大范圍為25米。對于那些需要非常詳細分辨率的任務來說，這個頻率是很理想的。
雙頻側掃具有單個高頻和低頻系統的所有功能，兩者內置在一條拖魚中。搜索小目標或軟目標時選擇高頻，需要較長距離時選擇低頻。操作員可以在搜索操作期間隨時從一個頻率切換到另一個頻率。雙頻拖魚即：
?SSS-600K/1200K

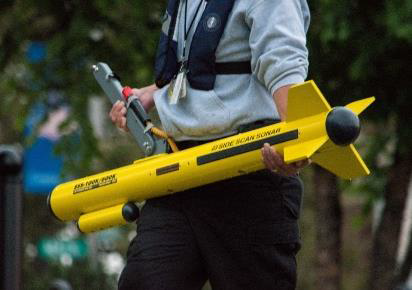

JW Fisher的側掃拖魚專為實現其穩定性而設計，因此表面波和船的搖晃對信號的傳輸和接收幾乎沒有影響。拖魚可以以任何速度拖曳，但是1到3節的速度可以充分地收集信息，以產生高質量的圖像。

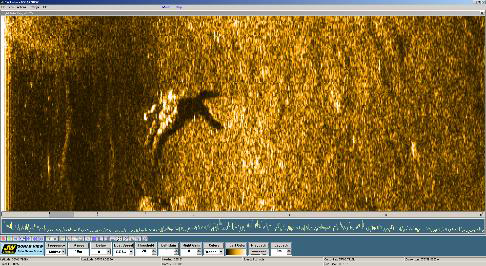

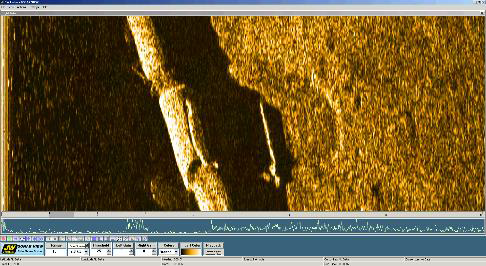

側掃聲吶顯示
顯示區域從中間分割開來，每個通道占屏幕的一半。顯示屏右側是拖魚右側底部的圖片，顯示屏左側是拖魚左側底部的圖片。
顯示是如何生成的
發射的聲吶信號由高能脈沖組成，形成非常窄（1度）的波束。該波束掃過水底部，產生連續的回波流。回波返回到換能器并被發送到到上層的聲吶處理器，產生均勻間隔的樣本。這些樣本在計算機上以水平線顯示，每條線都是一系列的小點。點的顏色取決于返回的回聲的強度或振幅。當整行打印出來時，換能器發出另一個信號，然后重復該過程。當拖魚在水中向前移動時，每一條新線都在前一條線的旁邊，從而形成了一幅圖畫。
計算機
Fishers SONAR VIEW軟件（包含在側掃中，參見單獨的介紹）可以使操作員能完全自主控制。大多數操作參數是通過屏幕上易于使用的下拉菜單選擇的。
計算機顯示聲吶數據的實時彩色圖像。操作員可以在操作期間更改顏色、范圍、放大器增益和各種其他系統控制參數。側掃數據可以存儲在內存中（XTF格式），用于回放和進行其他的后處理?？梢詮?fù)制包括屏幕截圖在內的一些小文件用于發送電子郵件。尺寸調整工具使操作員能確定目標的大小，縮放功能可以輕松放大目標。操作員能確定離底部的高度，并且可以添加和保存注釋。可以在所有的標準打印機上打印存儲的側掃數據。

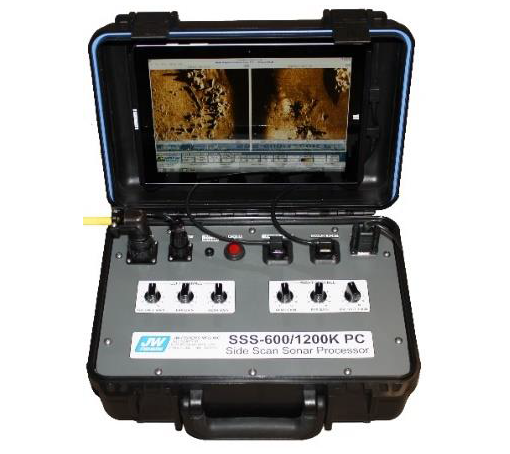

可選的Microsoft Surface平板電腦可以安裝在控制盒蓋中，這樣就無需配備單獨的筆記本電腦，使其外觀更加時尚。另一種選擇是配GETAC堅固耐用的防濺筆記本電腦。XTF格式和輸出信號可以與第三方軟件（Hypack、Chesapeak等）連接以進行拼接和進行其他的后處理。

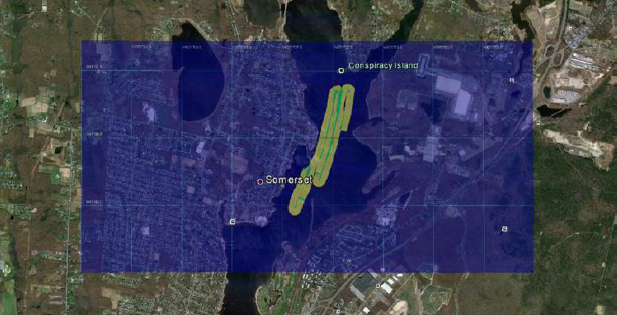

Sonar Coverage Map可以導出并且可以在其他繪圖程序上疊加
可選的Sonar Coverage Map軟件窗口（上圖）能顯示船只在搜索區域上行駛時的路徑，并顯示掃描區域的寬度。也可以在地圖中添加并保存注釋和航點。Tracker地圖可以導出為帶有KML文件的圖像，以便輕松地將其疊加在其他的地圖程序上（如上所示）。
所有的數據都可以存儲在計算機硬盤或磁盤上。當GPS（隨附）連接到計算機時，位置坐標將被捕獲并與聲吶數據一起存儲。當光標指向計算機屏幕上的目標時，會自動顯示該目標的GPS坐標。
SSS 600K/1200K側掃聲吶系統信息：
? 標準筆記本電腦： Win10系統, 15.6英寸寬屏，320G硬盤，R/W DVD刻錄，4GB RAM；
? 防濺輸入電源：12 vdc, 120/220V, 60w；
? 文件格式：XTF（工業標準）。
拖魚
? 頻率：600Khz / 1200 KHz；
? 分辨率（長軌道和交叉軌道）：25cm x 4cm x 2cm；
? 波束寬度：水平x垂直 - 1.5度x 40度；
? 傳感器傾斜角度：向下20度；
? 脈沖長度：0.1ms；
? 功率輸出：1000w/通道。
最大范圍
? 600 KHz：75m（75m每通道/150m長）；
? 1200 KHz：25m（25m每通道/50m長）；
? 最大深度：150m；
? 推薦拖纜速度（高質量圖片）：1-3 kt。
SSS 600K/1200K側掃聲吶系統技術參數：
重量尺寸 | 聲吶處理器：LxWxD：35.5x28x15.2cm，3.6kg； 標準筆記本電腦：LxWxD：35.5x28 x14cm，3.2kg； 電纜：直徑x長：0.95cm x 45-304m，6.8至45kg； 拖魚：直徑x長：10 x 122/135cm，17.2/21.8kg。 |
聲吶處理器輸入功率 | 12 vdc，120/220V，50 w |
SSS 600K/1200K側掃聲吶系統選購項：
? 單頻或雙頻
? Microsoft Surface?平板電腦
? 電纜可達300米
? DDW1-1深潛翼
? 帶滑環電纜盤（CMS）
? GETAC加固，防濺筆記本電腦
? Sonar Coverage Map軟件
