德國EvoLogics公司——S2C R USBL超短基線水下定位系統
德國EvoLogics公司S2C R USBL超短基線水下定位系統能夠提供精確的USBL定位跟蹤和全雙工數字通訊功能，具備全面而理想的優越性能，能夠提供優良、全方位、適用于多種應用場合、并且低空間、能源和成本需求的解決方案。
S2C R USBL超短基線水下定位系無需進行定位和通訊模式轉換：定位數據是在聲學傳輸?shù)耐瑫r計算出來的。這兩種功能在完全集成的定位和通訊系統中相互補充，開創了嶄新而廣泛的海底應用前景。
S2CR USBL水下定位系統主要特點：
S2C技術：獨家專利S2C(Sweep Spread Carrier)掃描擴頻載波技術：基于仿生學研究的擴頻技術、
數據定位：USBL可同時進行定位和數據傳輸、同時跟蹤255個目標、用作反向USBL(iUSBL)、
高可靠性：在惡劣的水下環境中，自適應算法能夠保證可靠的性能，內置前向糾錯和數據壓縮、
高級通訊協議：具備多種高級數據傳輸算法的通信協議：同等條件下，能使用高比特率發送及接收大量數據；發送和接收短即時信息不需打斷設備之間的主數據傳輸、
尋址及組網：組件具有廣播功能的中繼鏈路和水下通訊網絡、
低功耗：并可配附加省電選購項…
S2CR USBL水下定位系統模塊和選項：
? AHRS(姿態和航向參考系統)、
? GPS集成、
? 集成的充電電池、
? 聲喚醒模塊、
? 集成式數據記錄器、
? 聲學釋放器、
? 用于淺水或深水應用的短期、中期和長期部署的設備、
? 提供OEM版本、
? 根據需求提供更多選購項、
? 兼容S2C M調制解調器(水下聲學通訊Modem)、
? 兼容LBL短基線解決方案…
S2CR USBL水下定位系統應用：

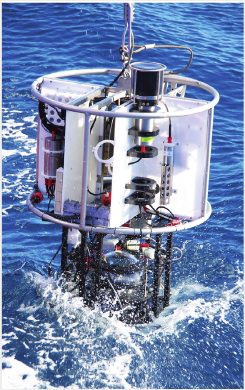

定位海上設備：在安裝時追蹤海上設備位置，確保其被精確部署至預期位置。
ROV和AUV導航：同時跟蹤多個ROV和AUV位置，并使用即時消息命令控制它們的任務。
制圖：當配合GPS或差分GPS時，找到帶有地理參考坐標的水下特征。
增加測量精確度：跟蹤部署的傳感器和檢測器，來提升測量精度。
潛水員追蹤：同時監測執行任務的數個潛水員的位置并與其交流信息。
S2CR USBL水下定位系統可集成下列傳感器：
ADCP聲學多普勒流速剖面儀(Acoustic Doppler Current Profiler)、SVP聲速剖面儀(Sound Velocity Profiler)、CTD溫鹽深儀(Conductivity, Temperature, Depth, Pressure sensors)、慣性導航系統(INS: Inertial Navigation System)、根據用戶要求可增加更多選項…
S2CR USBL水下定位系統技術參數：
S2CR 48/78 | S2CR 42/65 | S2CR 18/34 | S2CR 12/24 | S2CR 7/17 | ||
操作深度 | 聚甲醛外殼 | 200m | 200m | 200m | 200m | 200m |
鋁合金外殼 | 1000m | 1000m | 1000m | 1000m | 1000m | |
不銹鋼外殼 | 2000m | 2000m | 2000m | 2000m | 2000m | |
鈦合金外殼 | 2000m | 2000m | 2000m | 6000m | 8000m | |
操作范圍 | 1000m | 2000m | 3500m | 6000m | 8000m | |
頻率波段 | 48 - 78 kHz | 42-65 kHz | 18 - 34 kHz | 12 - 24 kHz | 7 - 17 kHz | |
換能器波束 | 水平全向 | 半球形 | 水平全向 | 方向70度 | 半球形 | |
斜距精度1 | 0.01m | 0.01m | 0.01m | 0.01m | 0.01m | |
方位角分辨率 | 0.1度 | 0.1度 | 0.1度 | 0.1度 | 0.1度 | |
信噪比 | 10dB | 10dB | 10dB | 10dB | 10dB | |
聲學連接速率 | ≤31.2kbit/s | ≤31.2kbit/s | ≤13.9kbit/s | ≤9.2kbit/s | ≤6.9kbit/s | |
比特誤碼率 | 少于10-10 | |||||
內部數據緩沖區 | 1MB，可配置 | |||||
主機接口2 | 以太網，RS-232(RS-485/422可選) | |||||
接口連接器 | ≤2個SubConn ?金屬外殼1500系列 | |||||
能量功耗 | 待機模式 | 2.5mW | ||||
收聽模式3 | 5 - 285mW | |||||
接收模式 | <1.3W | <1.3W | <1.6W | <1.3W | <1.3W | |
傳輸模式 | 5.5W，250m 8W，500m 18W，1000m ≤60W | 5.5W，250m 8W，500m 18W，1000m ≤60W | 2.8W，1000m 8W，2000m 35W，3500m ≤80W | 5.5W，1500m 5W，3000m 15W，6000m ≤40W | 3W，2000m 10W，4000m 40W，8000m ≤80W | |
供電4 | 外置24V直流電(可選購12V)或選購內置充電電池 | |||||
尺寸5 | 外殼(直徑x長度)/總長 | ?110x170mm 315mm | ?110x170mm 315mm | ?110x170mm 315mm | ?113x220mm 365mm | ?113x260 mm 405mm |
USBL傳感器 | ?130x145mm | ?130x145mm | ?130x145mm | ?175x145mm | ?175x145mm | |
重量 | 聚甲醛外殼 | 4790/1090 g | 4790/1090 g | 5775/730 g | 8500/4230 g | 8500/4230 g |
鋁合金外殼 | 5500/1800 g | 5500/1800 g | 5500/1800 g | 9800/5300 g | 9800/5300 g | |
不銹鋼外殼 | 11400/6200 g | 11400/6200 g | 13130/6130 g | 13640/9540 g | 13640/9540 g | |
鈦金屬外殼 | 9900/4900 g | 9900/4900 g | 9830/4830 g | 13420/8920 g | 13420/8920 g | |
1．斜距是通過測量的時間延遲而估算出來，斜距精確度取決于聲速剖面、水聲折射和信號噪聲比。
2．標準接口配置組合：見選配項。RS-485接口不支持雙工通訊，且必須定制。
3．只有安裝喚醒模塊之后，用戶才可以配置收聽模式。收聽模式下功耗取決于收聽模式的設置。
4．功耗為RS-232接口的數據，若使用以太網接口，功耗會增加600mW。
5．聯系我們獲取更多電源選配項及配置模式。
6．S2C R 48/78、18/34為聚甲醛塑料外殼尺寸，其他版本略大；S2C R 12/24、7/17為鈦合金外殼尺寸，其他版本略小。
7．一個RS-232接頭可更換為RS-485或RS-422接口。
8．喚醒模塊探測到寄主接口有入射聲訊號或數據時，會將設備其它部分啟動。設備完成數據接收或發送后會自行關機。
注意：喚醒模塊僅兼容于RS-232接口，不兼容于以太網、RS-485和RS422接口。
9．內部Xsens? MTi AHRS(姿態參考系統)用于補償設備的姿態變化。安裝AHRS后功耗會增加400mW。

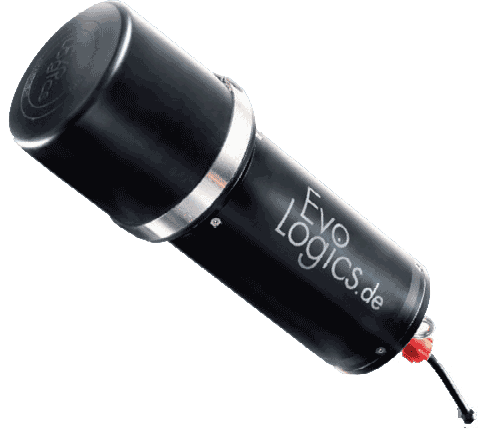

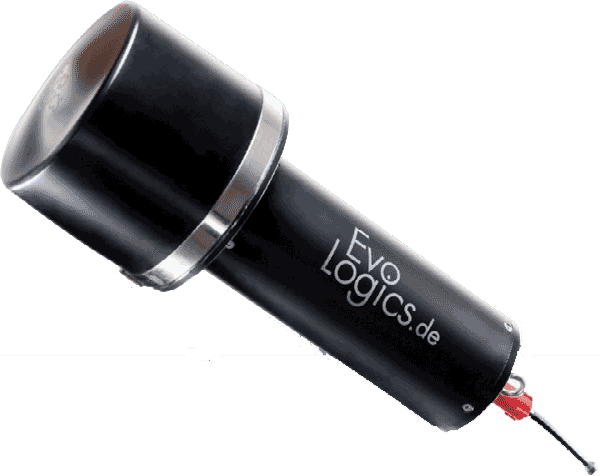

S2C R 48/78及18/28型USBL S2C R 12/24及7/17型USBL
